De cómo confundir una flor con una semilla y tardar años en darse cuenta.

De cómo confundir una flor con una semilla y tardar años en darse cuenta.

La Fundación Pep Bonet Capellá nace, como bien se explica en nuestra presentación, de una pasión por la fotografía. El haber elegido, mayormente, la temática de flores, frutos y semillas nunca vino motivado por conocimientos de Biología y de Botánica. Fueron modelos que nos cautivaron (“me cautivaron”) por su estética, las flores, y más tarde por su topología, las semillas.

Para evitar que se nos critique por complejo de inferioridad, sí que presumimos de expertos fotógrafos en el apartado macro e incluso presumimos de buenos técnicos en mecanización, véanse si no los varios artículos de nuestro blog, referentes a construcción y uso de cámaras de fuelle o algunos artículos sobre óptica.

¿A qué viene este preámbulo? Pues a que esta campaña hemos corregido un error que cometimos (“que cometí”) bastante antes de convertir mi archivo en una Fundación.

Este artículo me parece importante, sobre todo, para esta gente joven que comienza, que entiendan que lo importante es aprender cada día y que la modestia y saber asumir (y rectificar) errores es algo que dignifica a la persona. No en vano existen los refranes “equivocarse es de humanos” y “rectificar es de sabios”.

Empecemos, no como excusa sino como historia de una confusión, viendo la fascinación de lo que hacen las plantas con sus semillas para reproducirse y, sobre todo, para dispersarse.

Las semillas son la cosa más rara del mundo, todas tienen formas especiales, para salir volando, para clavarse en la tierra, para almacenar humedad, para que las mordisqueen las hormigas, etc, etc. Si nosotros fuéramos gente preparada en biología, seguro que las mil formas, apéndices, deformaciones, grietas, costillas, darían para un apoteósico artículo, quien sabe si para una investigación formal… Pero bueno, nosotros hacemos fotos y ahí dejamos “eso”, por si algún biólogo “ve tema”.

Evidentemente, ante tal cantidad de presentaciones (y mi falta de rigor científico), esas cosas blancas de las fotos del encabezamiento se me antojaron semillas, ¿qué podían ser si no? A decir verdad eran residuos de unos Cytinus hypocistis recogidos avanzado el verano y totalmente resecos.

Dicen que la ignorancia es muy atrevida, en la foto de la izquierda se aprecian, perfectamente, unos bultos redondeados, hoy se que son ovarios, y coronándolos, negruzcas, las flores femeninas y, en la planta de al lado, la que no tiene engrosamientos, hay una cosa blanca, más definida en la foto de la derecha, estambres de la flor masculina… ¡lo que confundí con semillas!

Todo esto sucedió hace unos veinte años, desde entonces algo he aprendido y ahora, en la campaña de este año,  he actualizado el archivo del Cytinus hypocistis, se han documentado los dos tipos de flores y ya hay fotos de las semillas… Diré, como excusa de mal pagador, que son semillas minúsculas, miden entre 0,1 y 0,2 mm, de hecho casi invisibles a simple vista y están, evidentemente, en el interior del ovario, no coronando la planta.

En fin, lo cierto es que para llegar a estas últimas cuatro fotos hubo que empezar por las primeras y leer mucho. Pero, ¡llegar hemos llegado!

Si el artículo te ha parecido interesante, no dudes en difundirlo, el espíritu de la Fundación está en difundir y compartir las fotos que hacemos y, por qué no, compartir nuestra forma de entender la vida.

¡Nuestro trabajo nos cuesta!

¡Nuestro trabajo nos cuesta!

Nuestro último artículo fue sobre la construcción de la BONET III, en febrero. Desde entonces está operativa, ¡trabajando!

Siguiendo nuestra filosofía de “Documentar y Compartir” recibimos una proposición, documentar gráficamente una colección de arenas de varias partes del mundo.

Si en botánica somos pardillos, en geología más. Pero no se trataba de hacer ciencia, sino fotografía y de eso algo sí sabemos. Empezamos la explotación de la nueva cámara.

Vamos por el 20% del archivo y ya tenemos varias constantes. Los granos de arena, mayormente, son de menos de un milímetro, habiéndolos de solo unas décimas. Esos granos presentan diferentes morfologías, es más, según su localización son de distinta composición, cuarzos, arenas volcánicas, restos de conchas calcáreas, etc. Otra característica importante es que las arenas de medios acuosos, marinos, en ocasiones están habitadas. Aparecen conchas de caracolas casi microscópicas o, mirando con finura, esqueletos de foraminíferos. En las arenas de desiertos no hemos encontrado “habitantes”. Incluso hemos observado que, según su cercanía a grandes corrientes de agua o a ríos de glaciar, contienen más o menos polvo microscópico, más o menos fango. ¡Todo un mundo en miniatura!

La verdad, como nunca se nos había ocurrido pensar en el tema, nos hemos quedado gratamente sorprendidos de este mundo en miniatura que representa la arena de una playa o de un desierto.

La otra sorpresa, esta vez esperada, es el rendimiento del objetivo de Karl Zeiss, el Luminar 25/3.5. Cuando la cámara estuvo operativa, empezamos por una batería de pruebas, de ampliaciones x7, x10, x15, x20 y x25 con distintas aberturas de diafragma. Por abreviar, el resultado fue que los mejores resultados, los más nítidos, siempre se daban con el diafragma abierto en su totalidad, con la consiguiente limitación de profundidad fe campo, entre 50 y 20 micras respectivamente, según ampliación.

El enturbiamiento de la imagen por dispersión de la luz es inexistente entre x7 y x20, a máxima apertura. Al pasar a x25, aunque se abra a f3.5, cuando queremos ampliar la imagen se nota que los bordes se empiezan a difuminar, todo y que, si no se hacen grandes ampliaciones o reencuadres muy fuertes, la imagen sigue siendo perfectamente funcional. También ayuda que el sensor de toma sea el de la Fuji GFX 50, de 50 megapixels en una superficie de 44×33 mm, con una respuesta extraordinaria en cuanto a latitud de exposición. La marca Fuji presume de alcanzar 14 puntos (el ojo humano, que es una maravilla, separa hasta 10 puntos) Nosotros no lo hemos medido, pero constatamos que algo de eso debe haber, ya que nos permite un gran dominio de luces y sombras, simultáneamente.

Las personas que hayan vivido una infancia cerca de un puerto de mar, seguro que habrán intentado pescar cangrejos entre las rocas de la escollera, metiéndose entre las grandes piedras. En mi infancia, con mi padre, íbamos a la escollera del puerto de Palma de Mallorca a pescar morenas y congrios, metidos entre los grandes bloques de piedra.

Como fotógrafos, lo espectacular de estas fotos de arenas, granos de menos de un milímetro, fotografiados por capas de entre 20 y 50 micras, es que hemos conseguido reproducir “el volumen”. Mirando las fotos de unos pocos milímetros, yo al menos, consigo tener la sensación de “poder bajar a los granos del fondo a buscar cangrejos”.

¡Digamos que la BONET III ha sido un buen negocio!

Y ya sabéis, si el tema os ha parecido interesante compartidlo. Estos artículos, más que escribirlos para nuestro ego lo hacemos para dar a conocer los trabajos de la fundacionpepbonetcapella.com y que, si algún investigador o comunicador de temas de ciencia cree que los puede usar, sepa cómo encontrarnos. Incluso que se sepa que nuestra Fundación no es un “almacén de recuerdos” (que sí, que tenemos “almacenado” todo nuestro trabajo), pero somos un taller de producción activo, capaces de colaborar en proyectos ajenos, creando documentación gráfica.

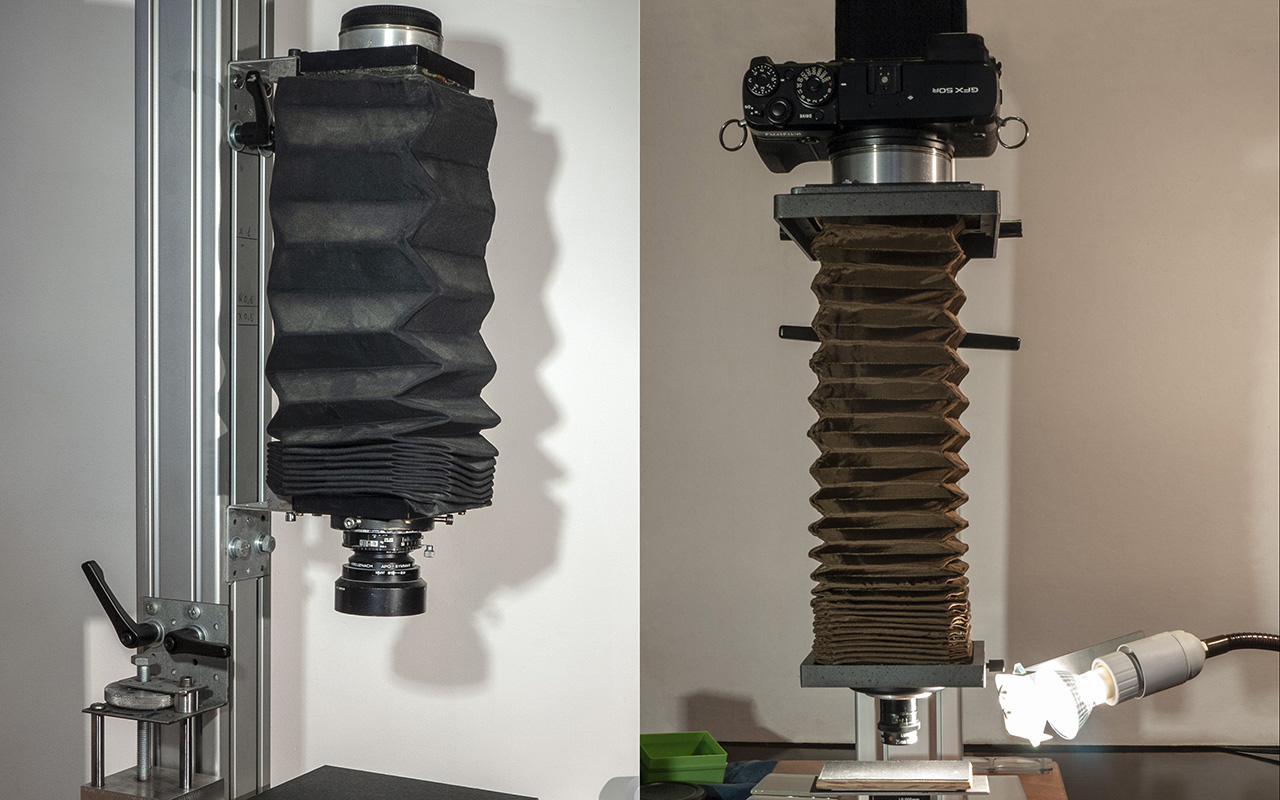

Construcción de la BONET III o cómo reemplazar un microscopio por un macro extremo.

Construcción de la BONET III o cómo reemplazar un microscopio por un macro extremo.

En el último artículo, el de la BONET II, hice la observación de que los aumentos en macro no se corresponden a los de microscopía. Ello es debido a que en macro nos referimos a medidas de la imagen real respecto a la imagen sobre el sensor o a la imagen impresa y en microscopía se refieren al aumento de ángulo con que se observa el original a través de la óptica, “cómo se ve en el ocular”.

Estas dos imágenes están tomadas con la misma cámara y con el mismo sensor, y son de semillas de Dorycnium fulgurans. La primera, la que tiene 5 semillas, está tomada con el fuelle de la BONET II a unos aumentos x1, sobre un sensor de 17×13 mm. Como sabemos que la imagen formada sobre el sensor es x1, tomando medidas sobre la imagen y con un simple cálculo se deduce que estas semillas miden alrededor de 1,84 mm.

La segunda foto, la de la semilla en su vaina, está realizada a través de un microscopio a x40 aumentos, mismo sensor de 17×13 mm. Es evidente que, siendo una semilla de otro Dorycnium fulgurans, o sea, de medidas similares, no se ve 40 veces más grande que la otra. Si comparamos medidas vemos que la imagen resulta alrededor del doble de las semillas de la otra foto.

Durante un par de años hemos flirteado con el microscopio y, fieles a nuestro compromiso con la imagen, hicimos todo lo posible para aportar medidas reales para las posibles publicaciones. En su momento fue la mejor solución que tuvimos a mano para poder presentar semillas francamente pequeñas.

Pero, como la suerte nos sonríe, nos salió la oportunidad de comprar un objetivo Zeiss Luminar 25 mm/f3.5 a buen precio. Este es un objetivo clásico, a veces presentado como objetivo de microscopio aunque no sea exacto, que se diseñó expresamente para dedicarlo a macrofotografía.

A lo largo de mis artículos he explicado que uno de los problemas del fotógrafo de macro es la difracción de la luz. Con objetivos normales de campo, los que usa la mayoría de fotógrafos, cuando usamos fuelle o anillos de extensión, rápidamente la imagen se “emborrona” y pierde definición por culpa de la difracción de la luz. En las ópticas que usan los microscopios, que son objetivos parecidos a los de cámara, se adoptan diseños que minimicen este problema, como observar los objetos con ángulos muy abiertos. Como consecuencia los objetos a mirar suelen estar prácticamente “rozando” el cristal del objetivo. Esto, a mí, me daba grandes problemas para hacerle una iluminación de estudio a una semilla colocada escasamente a 2-3 mm del objetivo, pero me tenía que aguantar (a x400 la distancia es 0.7 mm)

Los objetivos Luminar están diseñados en la línea de los objetivos de microscopio, pero para cámara. Era habitual que fueran montados en cámaras de formato grande y, nuestro Luminar, se publicitaba como mejor rendimiento entre x6 y x 25. Teniendo en cuenta que el objeto a fotografiar se coloca a 15/20 mm del objetivo resulta bastante cómodo para iluminar.

Con este pequeño preámbulo, vayamos al diseño. Recordemos que en la Fundación ya tenemos la BONET I que da magníficos resultados desde x0.5 hasta x5. Haciendo caso a la publicidad, construiremos una cámara a la medida del objetivo Luminar 25/3.5 que trabaje entre x5 y x25, con lo que pasaríamos a tener un amplio rango de macro… que con las técnicas digitales al uso y las técnicas de apilado pueden ampliar considerablemente nuestro archivo. Lo primero un poco de óptica.

La construcción de una imagen por parte del objetivo es física pura. Si el objeto está en el infinito, la imagen se formará “exactamente” a la distancia focal de la óptica que sea. Recordemos que por ser nuestros ojos imperfectos, creemos ver imágenes que están un poco antes y un poco después de F, por aquello de los círculos de confusión, lo que llamamos profundidad de campo, pero el objetivo es perfectamente matemático, “enfoca en F”.

Si a la distancia exacta de 2F observamos una imagen, podemos asegurar que tendrá, “exactamente”, la misma medida que el original. En el punto 3F será x2, en 4F será x3 y así, sucesivamente. La imagen se amplía (n-1) veces F, conforme vamos estirando el fuelle o vamos colocando tubos de extensión. Esto es teóricamente infinito, si no fuera que, a partir de una cierta ampliación, la difracción de la luz es tan notoria que la imagen se vuelve inútil. Como nota al margen y para lectores que usen objetivos “comerciales” de cámara, ya dijimos, en un artículo sobre macro extremo, que el mejor rendimiento “profundidad de campo-refracción” suele estar en el diafragma del centro del objetivo. Si hacemos macro, con fuelle o anillos de extensión la norma es que “ampliación x diafragma usado” no sobrepase este número, o sea, que si el diafragma de en medio es 8, por ejemplo, haciendo un macro x2 no conviene cerrar más de F4, dicho de otra manera, ¡nos quedamos sin profundidad de campo! Cierro nota.

En el caso de objetivos compuestos, la totalidad de los que usamos, con varias lentes, es muy raro saber dónde empezar a medir, aunque si sabemos la distancia focal. Entonces el x1 habrá que buscarlo por tanteo.

Para nuestro proyecto de cámara, como nuestro objetivo es de 25 mm de distancia focal, para llegar a x25 está claro que deberemos tener una posibilidad real de estirar el fuelle hasta (F+1)x25= 26×25=650 mm, teniendo en cuenta soportes de objetivo y cámara, quizá se podrían ahorrar unos milímetros, pero no vamos a discutir por unos cm de barra, máxime que tenemos barra de más.

Nota: Los otros artículos sobre este tema han sido un tanto periodísticos, meramente de presentación. Había dos razones importantes, una que solo pretendían situar al lector y la otra que en las otras cámaras yo trabajaba en taller de construcción, mecanizando mis soluciones y eso no es asequible para el no profesional sin maquinaria. Di poca información de las técnicas usadas porque presupongo que la casi totalidad de mis lectores no se van a poner a construir máquinas para macrofotografía y que el número de fotógrafos locos y mecánicos de oficio, simultáneamente,  puede ser nulo.

Ahora, en la construcción de la BONET III, jubilado y sin taller, por muy amplio que sea mi oficio me encuentro como casi todos mis lectores, obligado a resolver problemas mecánicos adaptando materiales de “gran superficie”, de ferretería o recurriendo a encargos puntuales a profesionales. Entonces aquí sí que me extenderé en las soluciones, más que nada por si algún lector está interesado en entrar en este campo, que vea que se pueden “chapucear” soluciones viables con bastante inventiva y con horas de trabajo artesano. Por descontado que este blog tiene “mi contacto” a vuestra disposición.

Volviendo al tema, a los 650 mm obligados, le añadiremos otros 150 mm para mesa y sistemas de enfoque, para soportes, focos de iluminación, etc. lo que nos da una columna de 800 mm

La experiencia me dice que con columnas tan altas y aumentos tan duros, cualquier vibración molesta de sobremanera. Por otro lado, en esto de no poder mecanizar y recordando aquellos perfiles de aluminio comprados a metros para la BONET I, la solución sería buscar un perfil con buenas ranuras longitudinales y que tenga una buena rigidez. En la BONET I, hasta x5,  ¡el perfil de 40×40 mm vibra al enfocar!

También es cierto que, al haber usado la columna de una ampliadora como soporte y enfoque de la cámara propiamente dicha, en la BONET I añadí un voladizo importante que no ayuda en absoluto. De todas formas no quedaba más remedio puesto que la distancia del objeto al objetivo, con un 135 mm/5.6, varía entre unos 36 cm para x0.5 y unos 10 cm para un x5, lo mismo que si un objetivo saliera unos 26 cm al enfocar… y la BONET I es cualquier cosa menos ligera. Es más bien un armatoste que necesita un buen apoyo, de hecho, con menos columna ya era incomodísima como cámara de campo y por eso terminé construyendo la BONET II.

Aquí, en esta nueva cámara, pretendemos ir desde x5 a x25, está claro que habrá que aumentar la estabilidad. Además, como usaremos un objetivo de 25 mm/3.5 diseñado al estilo de objetivo de microscopio, la distancia objeto-objetivo varía entre unos 18 mm para x5 y unos 14 mm para x25, el sistema de enfoque será independiente de la columna.

Buscando en internet, encontré un perfil de 80×80 mm, con doble ranura que me permitirá, incluso, mantener un paralelismo entre montantes. Recordemos que ya no recurrimos a las técnicas de Scheimpflug, en esta cámara nos olvidamos de descentramientos, ahora mejoramos la profundidad de campo con el apilado.

Visto así, en la foto, ya parece sólido. En la realidad me sorprendió, ¡es exactamente para lo que está diseñado!, una columna para montar separaciones en oficinas, ¡dudo mucho que vibre! Esos cuatro agujeros interiores, separados 40 mm, son de 6,8 mm de diámetro, la medida exacta para roscarlos a rosca M8/125, cosa que se ve en la foto, y que me servirán para sujetar la columna a la mesa de trabajo. Como me vendieron una barra de 2 metros, no me quedó más remedio que pasar por un taller mecánico y pagar el corte, el roscado lo hice yo en casa, ¡columna solucionada!

Ahora toca solucionar los montantes de la cámara. Las anteriores veces los fabriqué a medida de mis necesidades, pero ahora tengo las manos atadas, no tengo taller a mi disposición.

En su momento tuve una muy buena ampliadora con cabezal de color, para formato medio hasta 6×7 cm, una LPL 7700… la mesa y columna son el soporte de la BONET I.

Terminé de desguazar el cabezal de color para aprovechar los montantes de película y objetivo, solamente las dos placas sin guías ni arrastre de enfoque ni fuelle (el fuelle alargaba escasos 15 cm y yo necesito, al menos, 650 mm), los montantes desnudos. Con un par de taladros separados 40 mm, resultan fácilmente adaptables a la columna. Como parte del cabezal de la ampliadora, los montantes no son iguales, el montante del objetivo es menor porque tenía el suplemento del enfoque y las guías de unión al montante de la película. Yo resolví la diferencia con un par de cilindros roscados de aluminio que, evidentemente, tuve que encargar a un tornero (y pagar).

En este caso, mi única intervención, aparte de desmontar “todo” el cabezal de la ampliadora para separar los dos montantes, fue hacer los agujeros separados 40 mm, con un berbiquí de mano, ¡a pulso!, y conseguir que no se desviaran demasiado. Usé la técnica de empezar con la broca más pequeña posible ¡sin permitir que el taladro pasase para mantener el centro! Y seguí repasando el mismo taladro con brocas 1 mm mayores cada vez, muy lentamente y controlando todo lo posible. Hechos los taladros, fue necesario un mínimo retoque de lima de unas pocas décimas. Tontamente hablando, ya tengo apoyo para la cámara y para el objetivo.

En la foto del objetivo se le ve roscado a una pieza negra, es el soporte para objetivos de ampliadora que se acopla perfectamente al montante pequeño. Si observáis la foto de los dos separadores de aluminio, se ve que el montante pequeño tiene una zona circular rectificada, se ve una uña y hay un tornillo en el lateral. El soporte del objetivo se acopla y se sujeta perfectamente en este plano rectificado… La única cosa que tuve que hacer fue encargar al tornero un adaptador de rosca, de diámetro 39 mm a diámetro 19,5 mm que tiene el objetivo Luminar y ¡problema resuelto!

Entonces las actuaciones a la columna han sido sencillas, prácticamente se resolvieron comprando unas tuercas-guía propias del perfil de aluminio y unos tornillos, aparte de unas pequeñas actuaciones de un taller de mecanizado.

El soporte del objetivo estará fijo en la columna, el enfoque, al igual que se suele hacer en los microscopios, se realizará subiendo y bajando el objeto a fotografiar con una mesa de movimiento micrométrico, que compré hecha por internet.

Como se aprecia en la foto, a la placa que soporta el objetivo, en los dos agujeros separados 40 mm y que quedan centrados con las ranuras del perfil he atornillado los dos separadores que me hizo el tornero y he roscado estas piezas de dos agujeros que se deslizan perfectamente por las ranuras de la columna (de hecho están fabricadas expresamente para el caso) Cuando el objetivo esté donde me interese, apretaré los dos separadores como tuercas, lo reforzaré con los dos tornillos para que quede fijo y apretaré la placa al otro extremo de los separadores, de tal manera que el centro del objetivo coincida con el centro del sensor en el otro soporte… ¡y trabajo terminado!

Para el soporte de la cámara hay una ligera complicación, este “sí” deberá moverse, ya que será el montante que fijará la ampliación, el que estirará más o menos el fuelle. Para eso también recurrí a un par de tuercas estándar, las de modelo largo porque esos dos tornillos que se ven serán los que emplearé para controlar la ampliación y quería tener comodidad de manejo.

Todo mi trabajo, aparte de los dos taladros obligados donde sujetar el montante a las tuercas, consistió en cortar unos suplementos que se aprecian bien en la foto de la derecha, para evitar que el montante rozara la columna. Si se observan los accesorios-tuerca se ve perfectamente que tienen un reborde. Este reborde desliza perfectamente por los cantos de las guías de la columna, por lo que el montante sube y baja con mucha suavidad y perfectamente horizontal. En cuanto esté instalado el fuelle, resultará cómodo ajustar la ampliación, que estará convenientemente marcada en la columna.

Para la sujeción de la cámara, la Fuji GFX50, cuando la compré tuve una previsión que me ha resuelto el problema. Cuando compré esta cámara ya lo hice pensando en acoplarla a la BONET I y a la BONET II, tanto es así que compré solamente el cuerpo de la cámara, sin objetivos, resultaba más económico que comprar un respaldo digital. En realidad compré la Fuji GFX50 para “eliminar para siempre” el uso de película química pero mantener una máxima mía de hace muchos años que es que todas mis fotos sean reproducibles con calidad hasta UN METRO. La película hace bastantes años que la abandoné, pero tuve que resolver un compromiso y lo hice con una cámara Micro 4/3 y no me sentí bien… ¡quedaba pobre!

La previsión es que en la tienda donde compré la cámara impuse que también me consiguieran del servicio técnico TRES bayonetas de objetivo, atornillables donde me diera la gana. Dos de ellas ya estaban “colocadas”, en los dos fuelles que ya tenía en uso, la tercera será el soporte de la BONET III.

El trabajo habrá resultado bastante fácil, cuando compré la Fuji, encargué al tornero un tubo de aluminio donde rosqué una de las bayonetas para hacer unas pruebas, el tubo que aparece en la foto. El tubo era más largo y tenía agujeros mecanizados.

Para este nuevo proyecto volví al tornero para que aprovechara el trozo de tubo que quedaba virgen, busqué una placa que tuviera unas medidas similares al montante móvil, taladré el agujero necesario y pegué el soporte de la bayoneta a la placa con Araldit.

Esta placa se atornillará al montante, aprovechando los tornillos que se emplean para sujetar en fuelle, de los que se ven unos agujeros en el montante. Todo el trabajo consistirá en taladrar la placa negra.

En cuanto a mecánica ya está resuelta la cámara, lo único que falta es resolver el enfoque… ¡y el fuelle!

En otros artículos he explicado el nuevo sistema digital de obtener más profundidad de campo, el apilado. Consiste en tomar varias fotos a distintos planos y, con el programa adecuado, seleccionar las zonas enfocadas de cada plano y montar “el puzle” en una foto única que abarque la totalidad del grueso del objeto. La verdad es que esta técnica resulta espectacular, en cuanto a la definición que aporta a la imagen…  y lenta y trabajosa porque hay que corregir los errores del programa de apilado.

El problema es la precisión. En la BONET I, con el objetivo 135/5.6, cuando se amplía al máximo de x5, la profundidad de campo se limita a escasos 0.5 mm. En microscopio la cosa se reducía a 0.033 mm en el caso de x40, a 0.015 mm en el caso de x100 y a 0.005 mm si ampliábamos a x200. Con este objetivo, hasta que lo pongamos en funcionamiento y hagamos las pruebas pertinentes, no sabemos cuál será su mejor rendimiento pero no hay duda que se medirá en milésimas de milímetro.

En su momento hicimos una prueba y pudimos medir que entre aumento mínimo, x5, y aumento máximo, x25, sería necesario un recorrido del punto de enfoque de unos 5 mm. A esto habrá que añadirle el grueso del objeto que, tratándose de objetos nivel macro, siempre será pequeño, supongamos que, como máximo, pueda ser un “garbanzo” de 10 mm.

Hubiera resultado ideal encontrar una mesa micrométrica que se desplazara 15 o más milímetros, solo encontramos a buen precio la de la foto que tiene un recorrido de 13 mm, con un dial con una precisión de 0,005 mm… ¡procuraremos adaptarnos!

Cuando la cámara esté acabada y operativa, ya he apuntado que el objetivo quedará fijo en la columna y que el enfoque se hará subiendo y bajando el objeto a fotografiar. El objetivo se deberá ajustar al punto más alto de la mesa (para evitar errores, la mesa la subiremos 12 mm y este será el recorrido del que podremos disponer) Entonces, este ajuste se hará con un suplemento a la mesa de, por ejemplo, 5 mm y esto nos dará un recorrido real de unos 17 mm, donde se ubicarán los objetos a fotografiar y que podrán ser ajustados capa a capa con la precisión señalada de hasta 0.005 mm. Esperamos que resulte cómodo.

¡Solo queda resolver el fuelle! Este ha sido el talón de Aquiles de este proyecto, ¡el fuelle!

Teniendo en cuenta nuestra falta de experiencia en construcción de fuelles, lo primero ha sido fabricar un molde como ayuda y referencia.

¡Primeros problemas! El molde se fabrica con 9 barras cuadradas que forman un cuadrado de 3×3 secciones, fáciles de desmoldar al estar acabado. Al tener que recurrir a prefabricados de gran almacén, las medidas son las que son. O cogía barra de 30×30 mm y no llegaba o la cogía de 35×35 y me pasaba (el fuelle debía ser de 95 mm entre aristas) Elegí 30×30, que en realidad era 29x 29 mm, monté el taco de 3×3 secciones y dibujé las aristas y cortes en las cuatro caras del bloque, como se ve en la foto, marcando las zonas de madera que debían desaparecer. Este trabajo es básico, porque lo de fabricar crestas y ranuras lo tenía que encargar a un profesional (yo no dispongo de maquinaria) y la experiencia aconseja hacer el encargo con TODOS los problemas operativos resueltos, procurar no dejar ningún detalle constructivo al azar. Un carpintero aceptó el encargo, y lo hizo correctamente, pero lijó los cantos para un mejor acabado y, teniendo en cuenta que ya me había quedado corto, ¡con la lija rebajó 1 mm extra! Menos mal que ya estaba previsto “ensanchar” el molde.

En las fotos se aprecia el suplemento de cartón pegado a la madera y la separación obtenida entre barras. De los 86 mm a los que había quedado el molde después de mecanizado y lijado, se lo hizo crecer a 94 mm

Acto seguido, con una barra de cantonera, comprada en una ferretería, se hicieron unos utillajes, trocitos sueltos y una serie pegados a una tabla, que nos ayudaran a mantener las telas sujetas y perfectamente ajustadas a cada una de las ranuras, ¡a pesar de tanta previsión, os puedo jurar que faltaron manos!

Y con esta preparación, empezamos el primer fuelle, que terminó en fracaso. Un fuelle es, básicamente, una tela opaca, plegable como una tela, con refuerzos en las caras de cada cresta para que mantenga una cierta rigidez mientras se estira o se pliega, ¡esta es la teoría!

Empezamos por dar dos capas de pintura en spray, negro mate, a una tela negra para opacarla ¡y no quedó totalmente sellada! Ajustamos esta primera tela al molde, pegada con cola de contacto y la reforzamos con cartulinas en cada una de las caras de cada pliegue. Luego, como la opacidad era dudosa, cubrimos con una segunda tela, también opacada con otras dos capas de negro mate y perfectamente pegada a cada cartulina de refuerzo, para que mantuviera la rigidez del fuelle. Cuando quitamos el molde, después de un montón de horas de trabajo, de ir a comprar telas y botes de pintura y de algún que otro cabreo, ¡sacamos un molde perfectamente opaco y rígido como la mojama! Además, con tanto grueso de tela, tanta pintura y tanta cartulina, aunque nos sentáramos encima solo se comprimía hasta 18 cm, vamos, que no tenía ninguna utilidad para el proyecto ¡Esto pasa por no saber del tema!

Hubo que volver a empezar desde cero. Cambiamos de técnica, para la tela interior, negra para evitar reflejos, elegimos una tela fina de punto, más rugosa y más flexible que en el primer intento. En la trama se veía al trasluz, entonces se opacó con papel de seda negro, pegado con pegamento permanente del que se usa en artes gráficas, en spray. Esto nos dio una primera capa, bien ajustada al molde con la ayuda de los utillajes de madera que hemos visto antes.

Para dar rigidez al fuelle seguimos recurriendo a la cartulina pegada con cola de contacto, pero reforzando una sola cara de cada cresta. Las 23 cartulinas que dejamos de poner representan comprimir el fuelle 1 cm más, además dejamos más libertad de movimiento a las telas. En las fotos se aprecia la gran ayuda que representan unos trocitos de cantonera de madera y un peso de plomo, usados como utillajes.

En la tercera foto se aprecia el forro con papel de seda negro. En realidad se trata de una segunda capa porque este papel es tan fino y delicado que, manipulando, se hicieron desgarrones en la primera capa.

Se puede decir que el fuelle está listo, pero con un acabado basto y con infinitas manchas de pegamento, que si se apretaran los pliegues podrían pegarse e inutilizar el fuelle. Por eso se le aplica un forro de una tela de raso y ya podemos desmoldar.

En la primera foto una vista de la capa interna, donde se aprecia la tela, en los cantos destaca el forro de papel de seda y se ven claramente los refuerzos para mantener una cierta rigidez. En la otra foto ya tenemos el fuelle acabado, forrado con la tela de raso y desmontado el molde. A decir verdad, se ha resuelto el problema del fuelle, pero ha sido complicado, difícil y ha quedado con un acabado “poco profesional”, no descarto algún día confeccionar otro fuelle y, si sale más agraciado, sustituirlo.

A partir de aquí entramos en la última fase del proyecto, armar la cámara. Llevamos un par de meses reuniendo materiales, mecanizando piezas y encargando mecanizados al taller de torno.

La primera actuación es unir el soporte de cámara y el soporte de objetivo con el fuelle. El sistema va a ser sencillo, usando el mismo sistema de tornillería que se usaba en la ampliadora, atornillar ambos lados. En el fuelle de la ampliadora había unas placas que reforzaban la unión, pero que ahora no caben en la ranura, toda vez que el nuevo fuelle es más grueso, se resuelve por el sistema de encolar el fuelle a la placa soporte y reforzamos con los mismos tornillos, sin placas de refuerzo. A decir verdad, ¡un poco chapuza, pero queda perfectamente sujeto!

Y, Señores, ¡ese ha sido el proceso! Ha habido un trabajo, que se puede observar en las fotos de portada, consistente en, sentado y con una paciencia infinita, ir marcando los tirajes para obtener ampliaciones fijas.

La primera medición, obtener la ampliación mínima que nos permite la compresión del fuelle. A pesar de haber escatimado todo lo posible en espesores, el fuelle completamente comprimido abulta 8 cm. Si añadimos soporte de objetivo, soporte de cámara, gruesos de placas y posición del sensor el aumento mínimo se quedó en x6.6. Como en la BONET I llegamos a x5, para jugar con números exactos hemos empezado por estirar el fuelle hasta conseguir una ampliación exacta de x7.

Este ha sido nuestro punto de partida, mínimo aumento x7. Hemos marcado esta referencia y medido con precisión la separación entre placas. Ahora ya sabemos que si separamos las placas otros +75 mm (recordemos que cada alargamiento de una distancia focal, en este caso 25 mm, aumenta X1 más) pasamos a x10. Subimos otros +125 mm y tenemos x15. Otros +125 mm y tenemos x20. Y, con los últimos +125 mm, x25.

En cada una de estas posiciones, marcada con precisión, hemos tomado una foto a una reglilla y medido en pantalla el campo abarcado. Nos ha dado que las ampliaciones son exactas en un 0,3%. Hechas todas estas mediciones, sujetar firmemente el montante del objetivo, a una distancia de la mesa micrométrica que nos permita aprovechar todo su recorrido  y colocar y marcar el montante de la cámara para poder elegir las ampliaciones que nos puedan interesar.

Y esta es la primera muestra que se ha realizado, una toma de arena de la playa de Ciudad Jardín, en Palma de Mallorca, a una ampliación x10, realizando 15 tomas separadas 40 micras, a máxima abertura del objetivo. Se observa un campo de 4,4 x 3,3 mm y una profundidad de campo de 15×0.04 = 0,6 mm

Ahora queda hacer una serie de fotos en distintas ampliaciones y aberturas de diafragma, para establecer los mejores rendimientos del objetivo, pero se puede decir que esta foto de arena inaugura un nuevo proyecto de la Fundación Pep Bonet Capellá en el mundo macro fotográfico de la Geología, una documentación de arenas de 93 playas del mundo.

Como fundador de la Fundación Pep Bonet Capellá me siento orgulloso de que “este” vaya a ser el primer artículo que se publicará con la Fundación constituida, refleja el espíritu de la misma, aquel lema de “DOCUMENTAR Y COMPARTIR”.

Hacemos crecer la BONET I y construimos la BONET II como cámara de campo.

Hacemos crecer la BONET I y construimos la BONET II como cámara de campo.

 A la solución auto construida que presenté en el artículo anterior, la BONET I, como también se hacía incómoda como cámara de campo, le sustituí el rail por otro de 1 metro (rail de estantería comprado en pieza de 6 metros) y, para comodidad mía, lo uní a una columna de ampliadora.

Si os fijais en la foto de perfil, justo debajo de la rueda amarilla que regulaba el tiraje de la ampliadora se ve “un añadido” de aluminio, es un “invento” para enfocar con precisión. Mecanicé una grapa fácil de fijar a la columna de la ampliadora, apretando el tornillo negro que se ve, y en una ranura inserté un disco roscado y un tornillo que sujeté al cuerpo de la ampliadora. Si se suelta todo la cámara sube y baja, como si fuera el cabezal de la ampliadora. Si se bloquea la grapa a la columna, girando el disco, se mueve el tornillo que arrastra el cabezal, pero con la precisión de un enfoque fino… ya comenté que mis “inventos” no eran extraordinarios, me conformo con aplicar algo de oficio y mecanizar soluciones sencillas.

Nota: Estas fotos son el estado actual de la BONET I, con una cámara digital Fiji GFX50 acoplada. Inicialmente, en lugar de la Fuji, había un chasis de película 120 de 6×6 cm.

¡Pero la BONET I está totalmente activa y sigue ampliando mi archivo!

Mientras, volví a tener algún dinero y me había comprado una PENTAX 67 (los que me seguís, sabéis que soy de “burro grande, ande o no ande”)

Ya comenté en su momento que el macro de campo, más allá del x2, implica muchísimos sinsabores, de estabilidad, de viento, de profundidad de foco, etc. Se consigue, pero el trabajo que da integrar el entorno, que, además, prácticamente no va a influir en el encuadre porque deberá ser algo muy cercano al sujeto y, por tanto, tan pequeño como el sujeto, no vale la pena.

Entonces, mi idea primera (una vez montado todo el sistema de estudio con la BONET I) fue construir un fuelle pequeño, daba x1, para aprovechar la PENTAX 67 (recordemos que la era digital aun no existía, al menos no era popular) Aprovecharla como soporte de película y automatismos, fotómetro y velocidades de disparo y convertirla en mi cámara de campo.

Al no existir, aún, el apilado, le incorporé descentramientos para poder aplicar Scheimpflug. Eso sí, para simplificar solo descentré el objetivo, la cámara quedaba en una bayoneta fija, pero, ¡bajo ningún concepto! renunciar a ganar unos milímetros de profundidad de campo.

Recurrí a ideas fáciles de mecanizar, una placa que por un lado era la bayoneta para la cámara y por el otro un cuadrado donde fijar el fuelle y dos varillas por donde deslizar un “carro” que soportara un objetivo descentrable. (El objetivo que sale en la foto no es el primero, el primero fue el Apo Symmar 135/5,6. Este es una adaptación actual para la cámara Fuji GFX50 y que me proporciona hasta x2)

En el soporte del objetivo mecanicé una “L” y la sujeté con un tornillo al carro, de tal manera que al apretar se fijaba el tiraje y el descentramiento horizontal. Un segundo tornillo a 90º sujeta el soporte del objetivo, lo cual permite “poner el objetivo mirando ‘pa’ Cuenca”

Para los que busquéis la “auto suficiencia”, fijaros en esta foto. La placa está mecanizada para incorporar el Apo Symmar 135/5,6. No se ve porque lo tapa el actual objetivo.

Cuando hice la actual adaptación del fuelle a la Fuji GFX50 e incorporé el objetivo Nikkon 75/4 de la foto, no quedaba otra que mecanizar una rosca para el nuevo objetivo. Si os fijáis bien, veréis que la solución fue comprar una rosca adaptadora prefabricada y pegarla con un buen pegamento. El objetivo está correctamente roscado, fácil de sustituir por cualquier otro de la misma rosca.

Por descontado que si, por la razón que sea (que no procede), se quisiera volver al Apo Symmar no quedaría más remedio que “despegar la rosca”. Muy práctico no es, pero cuando se decidió usar el fuelle con la Fuji GFX50, se decidió que “sería definitivo”…

Estos tres últimos artículos solo son a modo de visión de la trayectoria que me ha traído hasta la actualidad y, un poco, para terminar presentando la BONET III, otra cámara de estudio que me permitirá hacer ampliaciones de x20, quizá hasta x25.

Por el oficio que tengo y por haber sido profesor de FP durante casi toda mi vida, soy plenamente consciente de que no todo el mundo tiene los conocimientos y las habilidades para fabricarse parte de su propio equipo, pero solemos ser capaces de mucho más de lo que creemos. A veces no podemos “construir” nuestro invento, pero siempre, indagando, terminaremos por encontrar al profesional que pueda mecanizar parte de nuestros problemas y nunca olvidéis que “el Araldit hace milagros”

En esta foto, ¡chapuza donde las haya!, se ve una caja vacía, realmente adaptada al fuelle que acabamos de ver y donde aún se observa una presilla sujeta con dos tornillos (las rayas de porquería oscura son debidas a que había una entrada de luz no deseada y se le pegó una tela negra. El fuelle se construyó a medida de la PENTAX 67, pero esta cámara da negativos de 6×7 cm y el archivo de botánica se estandarizó a diapos de 6×6 cm, ¡una pérdida de 1 cm de película por cada foto es inaceptable! La caja y el soporte se fabricaron para sustituir la cámara de alta calidad por un simple chasis de película 6×6 cm… ¡y volver a tirar de fotómetro!

¡También se explotó debidamente la chapuza y constan buenísimas fotografías en el archivo, tomadas “con este andamio”!

Cuando empecé a “digitalizarme”, mi primera cámara fue una PANASONIC GF1. Acostumbrado al formato medio fue un importante retroceso en la calidad de mi archivo, pero también es verdad que una Micro 4/3 es algo más que una compacta, 4000×3000 píxeles.

Ya que vamos de “historias de abuelo Cebolleta”, os diré que, hasta que me jubilé en 2012, siempre tuve acceso a máquinas, a taller de mecanizados y a taller de carpintería. Teniendo la capacitación técnica que tengo, cualquier idea que surgiera estaba en mi mano realizarla… Una vez jubilado quedé como el común de los mortales, a expensas de las grandes superficies i de las tiendas de ferretería para poder “inventar inventos” (de ahí que ahora aparezca tanto pegamento, tanta cola de contacto y tanto Araldit)

Pues bien, la PANASONIC se acopló al fuelle con el consabido accesorio de bayoneta “pegado” a la caja. Hay mucha literatura y mucho cine sobre la condición humana, sobre la degradación de las personas, de la influencia del entorno, sobre como una persona se puede “dejar hundir”.

Está claro que sentirme “solo y abandonado” en este universo tecnológico, sentir que ya no tenía acceso a maquinaria me hundió en la miseria de la chapuza y, estos últimos años, he tenido que recurrir a ella demasiadas veces, ¡pero he seguido tomando fotos, algunas macros excelentes!

En honor a un buen amigo, haré mía una frase suya, “hay gente que tiene “concepto” de la chapuza”… La verdad es que algo de MacGyver  sí que puedo aportar.

El próximo artículo de esta serie ya será un reportaje de la nueva cámara de estudio, esa maravilla que os he anunciado que hará tomas x20, aproximadamente lo que en microscopia se llaman 250 aumentos. Téngase en cuenta que en microscopía y en fotografía se emplean lenguajes diferentes. O sea, x20 de foto viene a significar x250 de microscopio, nosotros hablamos de tamaño sobre el sensor y ellos hablan de ángulo de visión en el ojo.

Ya sé que de los lectores de estos artículos, la mayoría, como mucho, puede que os maravilléis pero dudo que intentéis construir una cámara… incluso es muy probable que no os haga ninguna falta.

Pero estos artículos tienen la finalidad de compartir conocimientos, mi convencimiento personal y la función de la Fundación Pep Bonet Capellá están precisamente para eso, para que todo el mundo interesado pueda aprovechar lo que nosotros sabemos. Los artículos están escritos a modo de divulgación, pero estoy abierto a ampliar toda cuanta pregunta pueda surgir a gente interesada… suponiendo que sepa la respuesta.

La Bonet I, 30 cm. de fuelle al servicio del Macro, con descentramientos para aplicar las Técnicas de Scheimpflug

La Bonet I, 30 cm. de fuelle al servicio del Macro, con descentramientos para aplicar las Técnicas de Scheimpflug

Ya conté que el objetivo macro, de una cámara de formato medio, “se había quedado corto”. Que cuando aprendí a mejorar la profundidad de campo jugando con el rendimiento de la óptica todo lo demás pasó a segundo término.

El problema es que mi cámara CALUMET de formato grande, 10×15 cm, de banco óptico, era un incordio moverla al campo, recuérdese que hablamos de época de película, de poder mover “TODOS” los ejes de la cámara y de que fuera algo reducido, en rollo de 6×6, por ejemplo. La solución fácil era comprar una cámara Arca Swiss. De hecho mi objetivo Apo-Symmar 135 /5,6 me servía, necesitaba un chasis y el cuerpo de cámara técnica con descentramientos micrométricos… y estuve mirando la marca citada, Arca Swiss, una “delicatesen” que no me podía costear.

Fue en este momento que decidí “fabricar” yo el banco óptico. Dicho así, suena a pretencioso o a genio… ¡pues nada de esto! En las cámaras fotográficas (y actualmente más) hay un montón de automatismos que miden, controlan y actúan mecanismos. Para ajustar, básicamente, apertura del objetivo, velocidad de obturación, sensibilidad del sensor, sea película o sensor digital, y a qué valor de sensibilidad vamos a trabajar. Con todas estas variables cualquier fotógrafo que conozca el oficio elegirá o permitirá fijar, un trio de valores “sensibilidad/velocidad/apertura” para que la foto se tome con la luz justa, sin temblores y con la profundidad de campo deseada. En la mayoría de cámaras actuales, además, nos permitirá elegir programas que forzarán una de las tres variables. Por ejemplo velocidades siempre rápidas para foto “deportiva”, o diafragmas preferentemente abiertos si elegimos “retrato”, o sensibilidad alta y diafragma bajo cuando elegimos “foto nocturna”… No es que la cámara sea más lista que nosotros, es que se la ha programado para que no tengamos que decidir.

Realmente una cámara, sea de banco, digital o de cualquier móvil, se compone de los elementos de la foto: un objetivo capta una imagen, la reproduce sobre un sensor y unas mediciones de luz abren o cierran un diafragma y lo mantienen abierto un tiempo exacto, para recoger una cantidad de luz que pueda registrar el sensor.

Todo eso “se puede hacer a mano”. Estas siempre han sido mis cámara auto construidas, el cajón que es capaz de sujetar estos componentes. No me quitaré el mérito de ser un profesional, Maestro de Taller, capaz de mecanizar al torno o a la fresadora ranuras, bayonetas, roscas, etc. ni pienso ceder un ápice en mis conocimientos de medición de la luz, tanto incidente como rebotada ni de todo lo que se sobre exposición en fotografía.

Si vamos a la foto de portada, se ve muy bien que el “banco óptico” son dos palmos de una barra de aluminio con unas ranuras, por las cuales se puede deslizar un perfil ajustado… están diseñadas para construir estanterías (se venden en tiras de 6 metros)

Construir el banco consistió en mecanizar unas roscas, atornilladas a trozos de perfil… Y eso si, el enfoque se hacía a pulso, nada de ajustes micrométricos. En las fotos, la sujeción de uno de los montantes y el soporte de la barra principal del banco óptico.

Para poder aplicar técnicas de Scheimpflug era imprescindible poder bascular los planos de película y objetivo en dos ejes perpendiculares, esto se resolvió sujetando una plataforma con una escuadra recortada, comprada en una gran superficie, y con dos de estas construcciones se tuvieron los planos basculantes del objetivo y de la película de una cámara técnica. Ahora solo hubo que fabricar un fuelle para obtener una caja flexible y alargable, hermética a la luz, como se observa en la foto. Puestos a “chapucear”, en la foto de la cámara se observan los “focos profesionales”, un flexo de sobremesa y un miniflash con filtros de bote recortado.

Durante algunos años, esta cámara técnica de fabricación casera, junto con mi inseparable fotómetro y rollos de película Fuji Provia 100F se convirtió en mi cámara de campo. Con ella hice fotos espectaculares que enriquecen mi archivo. Por descontado que el programador, el selector de velocidades, el autofoco, el bracketing, el control de flash, la multiexposición, la famosa rueda PASM, y todas estas funciones que aporta cualquier cámara actual estaban controladas por el mejor computador, el más versátil, ¡mi cerebro humano!… y la mecánica “mis deditos”.

Luego, con los años, decidí hacer otra cámara específicamente de campo, entre otras cosas porque esta casi nunca la empleaba al 100%. En natura, hacer macros mayores de x2, directamente sobre la planta y, normalmente, con alguna brisa, siempre terminaba en una mala aventura y con problemas. Decidí cortar un trozo de perfil más largo y hacer crecer la BONET I para usarla exclusivamente en estudio, trabajando cómodamente hasta x5 y construir la BONET II, más coquetona, menos pesada y algo más manejable, que me garantizara un x1 sobre película de 6×6…

… Pero bueno, esta vuelve a ser otra historia que se contará en otro momento.
